Odraz napěťových vln na telegrafním vedení
Demonstrace šíření napěťové vlny po telegrafním vedení a jejich odraz na volném a pevném konci.

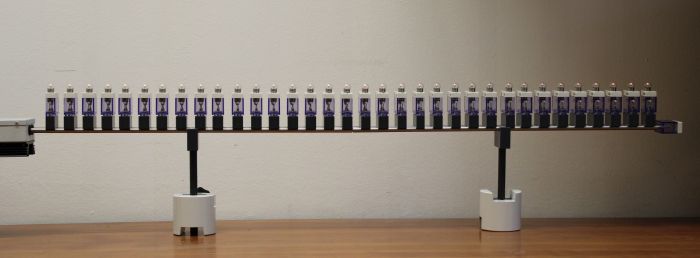

Napěťová vlna postupující po telegrafním vedení pohlcovaná na zatěžovacím odporu reprezentující korektní zakončení. Intenzita světla ze žárovek je ve všech místech stejná (střední hodnota toku energie je v každém místě postupné vlny stejná).

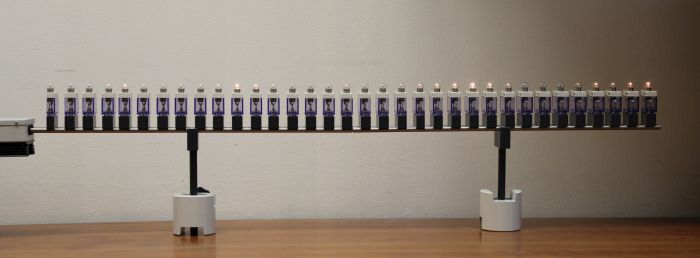

Otevřené zakončení vedení způsobující volný konec pro napěťovou vlnu. Dochází k odrazu a vytvoření stojaté napěťové vlny. Na zakončení je kmitna napětí.
Zakončení vedení zkratem způsobující pevný konec pro napěťovou vlnu. Dochází k odrazu a vytvoření stojaté napěťové vlny. Na zakončení je uzel napětí.

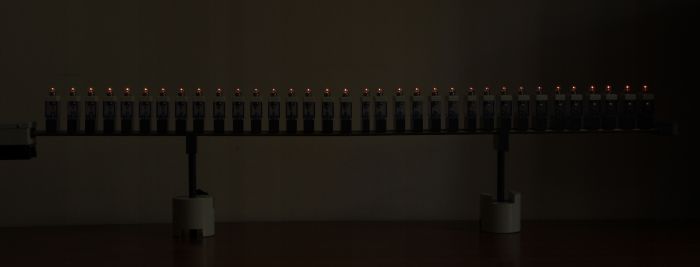

Tmavá verze. Napěťová vlna postupující po telegrafním vedení pohlcovaná na zatěžovacím odporu reprezentující korektní zakončení. Intenzita světla ze žárovek je ve všech místech stejná (střední hodnota toku energie je v každém místě postupné vlny stejná).
Tmavá verze. Otevřené zakončení vedení způsobující volný konec pro napěťovou vlnu. Dochází k odrazu a vytvoření stojaté napěťové vlny. Na zakončení je kmitna napětí.
Tmavá verze. Zakončení vedení zkratem způsobující pevný konec pro napěťovou vlnu. Dochází k odrazu a vytvoření stojaté napěťové vlny. Na zakončení je uzel napětí.
